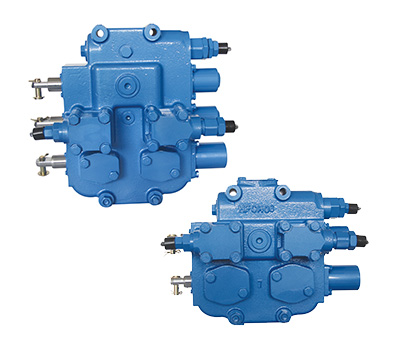

GDF25/32系列 整体式多路换向阀

技术特点

2联、3联整体式多路阀,可供用户选择

内置插装式主安全阀、过载阀、补油阀等,通用性好,便于维修

流量的微调控制范围宽,具有递增流量特性

回路型式:串并联、并联

采用机械控制方式,操纵力轻

阀芯机能:三位和四位

定位方式:弹簧和钢球

20MPa 至160L/min   至250L/min

主要应用领域

装载机

推土机

农用机械

物料搬运机械

技术参数

 GDF32系列GDF25系列

额定压力

MPa
2020

公称流量

L/min
250(******流量350L/min)160(******流量250L/min)

主溢流阀调压范围

MPa
8~20

主溢流阀调压范围

MPa
10~25
液压油符合DIN 51 524 标准的矿物质油(HL、HLP)

油液温度范围

-20~100

粘度范围

mm2/s
10~380
油液清洁度油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级

重量

Kg
38(两联)36(两联)

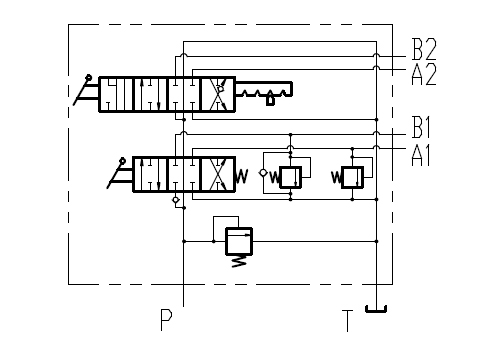

液压系统原理图

GDF系列整体式多路换向阀

图层 3.jpg

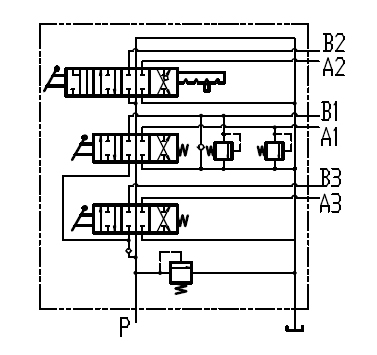

GDFⅢ系列整体式多路换向阀

图层 2.jpg

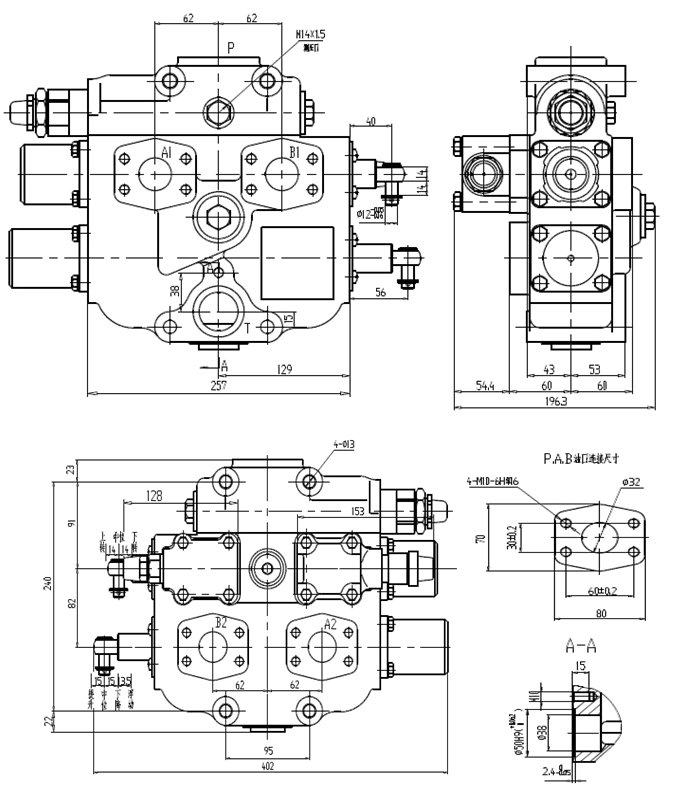

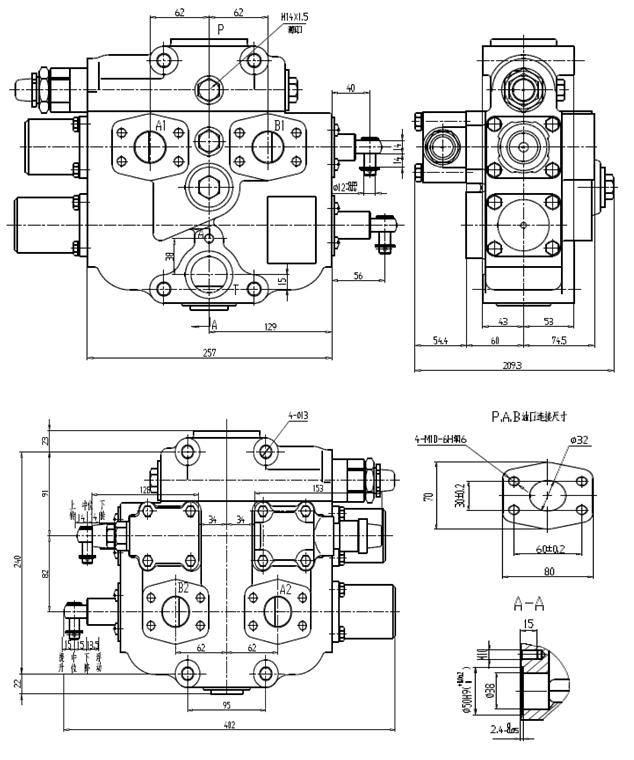

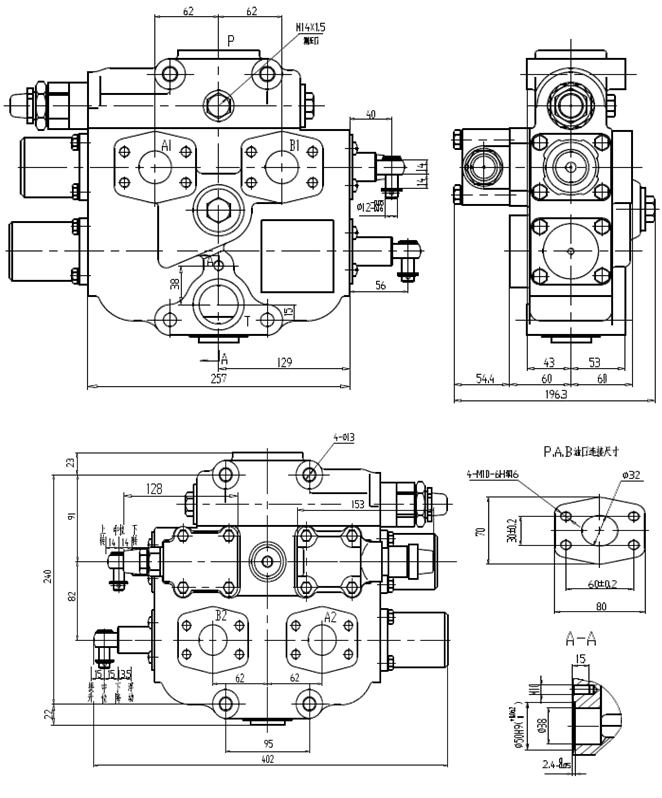

外形连接尺寸

GDF32B整体式多路换向阀

图层 5.jpg

GDF32C整体式多路换向阀

图层 6.jpg

GDF25整体式多路换向阀

图层 8.jpg

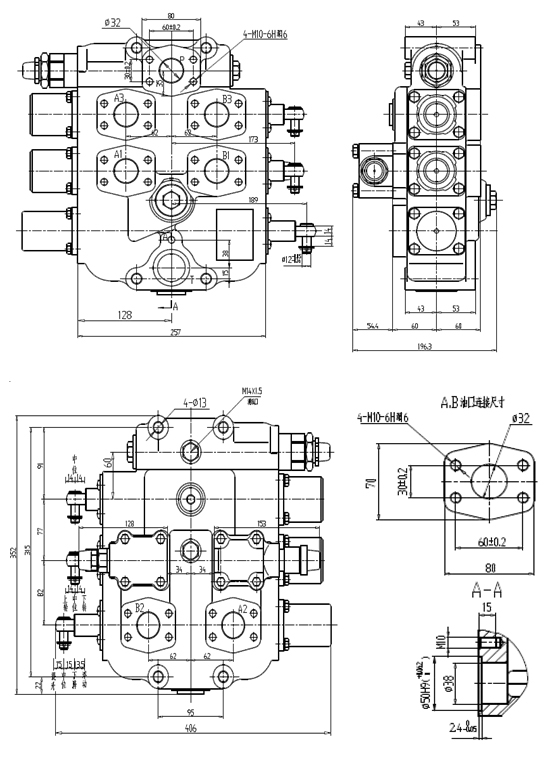

GDF25Ⅲ整体式多路换向阀

图层 9.jpg

GDF32BⅢ整体式多路换向阀

图层 11.jpg
