单向阀DXF50型

技术特点

结构紧凑、体积小、成本低廉、工作可靠

油路布置简单

通油能力强

额定流量650L/min

主要应用领域

矿山机械

技术参数

回油压力 MPa	******1.2
公称流量 L/min	650
单向阀开启压力 MPa	1
液压油	符合DIN 51 524 标准的矿物质油（HL、HLP）
油液温度范围 ℃	－20～80
粘度范围 mm²/s	10～380
油液清洁度	油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 10级
重量 Kg	20

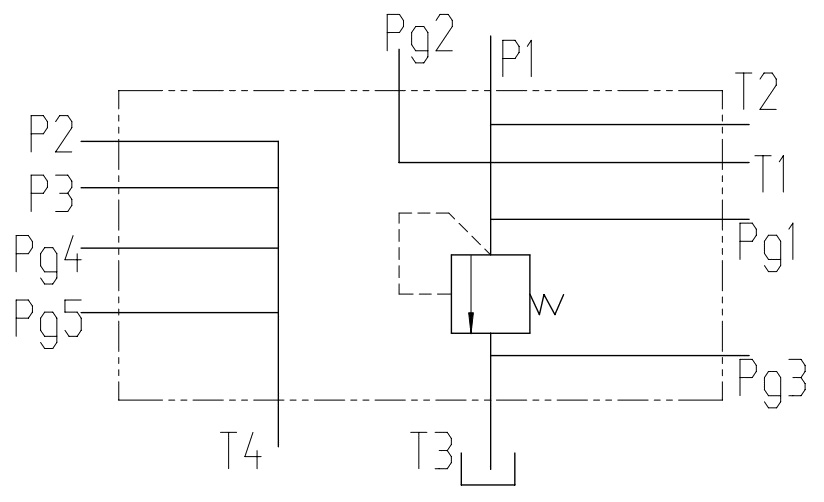

液压系统原理图

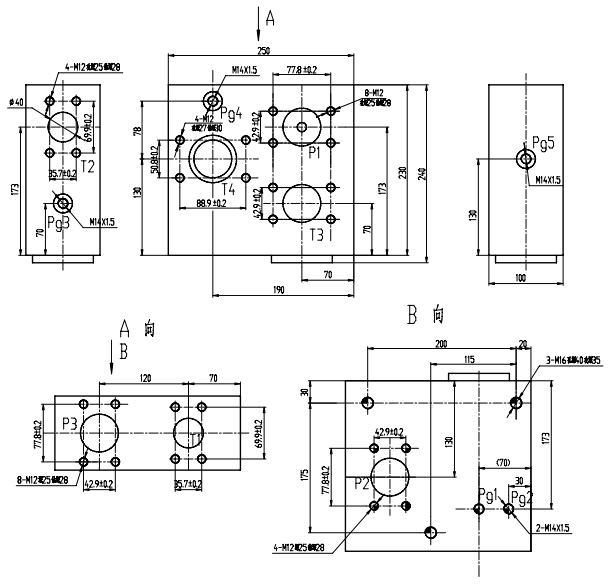

外形连接尺寸
