GFV15片式多路换向阀
技术特点
分片式结构，1～10阀片可任意组合
并联、串并联或双回路系统可组合在一个多路阀内
进油联集成稳流阀，为转向系统提供稳定的流量
倾斜自锁联装有前倾制动阀，防止因误操作而引起安全隐患
根据需要，可增加过载阀或补油阀
阀芯使用精控沟槽，使其有良好的精控功能
结构紧凑，便于管路布置；
25MPa
至65L/min
主要应用领域
1～3吨叉车
农用拖拉机辅助功能
物料搬运机械
小型装载机、挖掘机
技术参数
|
额定压力 MPa | 25 |
|
额定流量 L/min |
65（******流量75） |
|
主安全阀调压范围 MPa |
10～25 |
|
转向分流量 L/min |
11～14 |
|
转向溢流阀调定压力范围 MPa |
8～20 |
|
阀芯操作力 N |
140 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
|
油液温度范围 ℃ |
－20～100 |
|
粘度范围 mm2/s |
10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
|
重量 Kg |
9 |

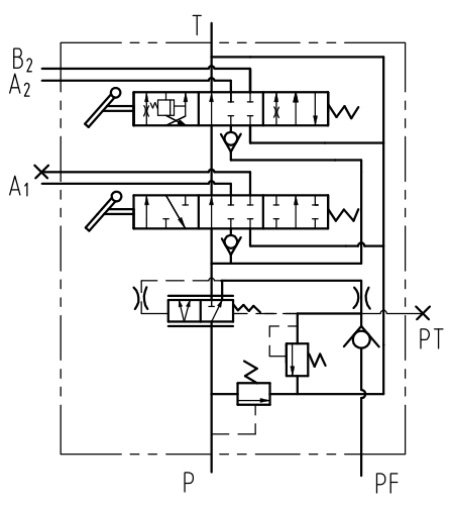

液压系统原理图

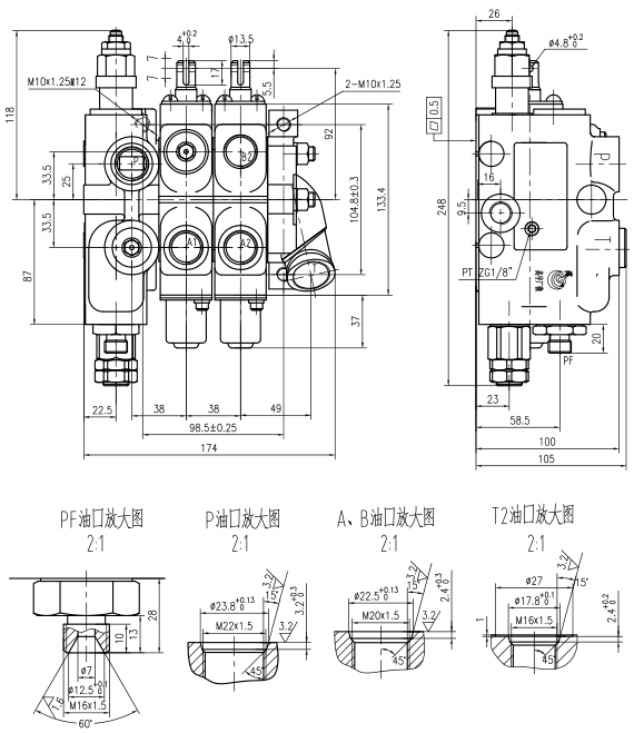

外形连接尺寸
