GLV25比例流量分配多路阀
技术特点
两联整体式多路阀，可叠加片式阀体扩展成多联阀
多种阀芯机能自由组合，供用户选择
并联回路型式
阀芯使用精控沟槽，使其有良好的精控功能
流量与负载压力无关的负载敏感控制，节省能耗
回油再生功能，节能，防气蚀
阀芯使用精控沟槽，使其有良好的精控功能
内置主安全阀、过载阀、再生补油阀及先导供油阀等采用插装式结构，通用性好，便于维修
采用双弹簧定位结构，通过先导控制压力十分便利地实现四位浮动
主要应用领域
轮式装载机
挖掘/装载机
推土机
伸缩臂叉车
物料搬运机械
技术参数
|
额定压力 MPa | 31.5 |
|
额定流量 L/min |
300（******流量350L/min） |
|
主溢流阀调压范围 MPa |
15～31.5 |
|
次级溢流阀调压范围 MPa |
15～31.5 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
|
油液温度范围 ℃ |
－20～100 |
|
粘度范围 mm2/s |
10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 10级 |
|
重量 Kg |
70 |

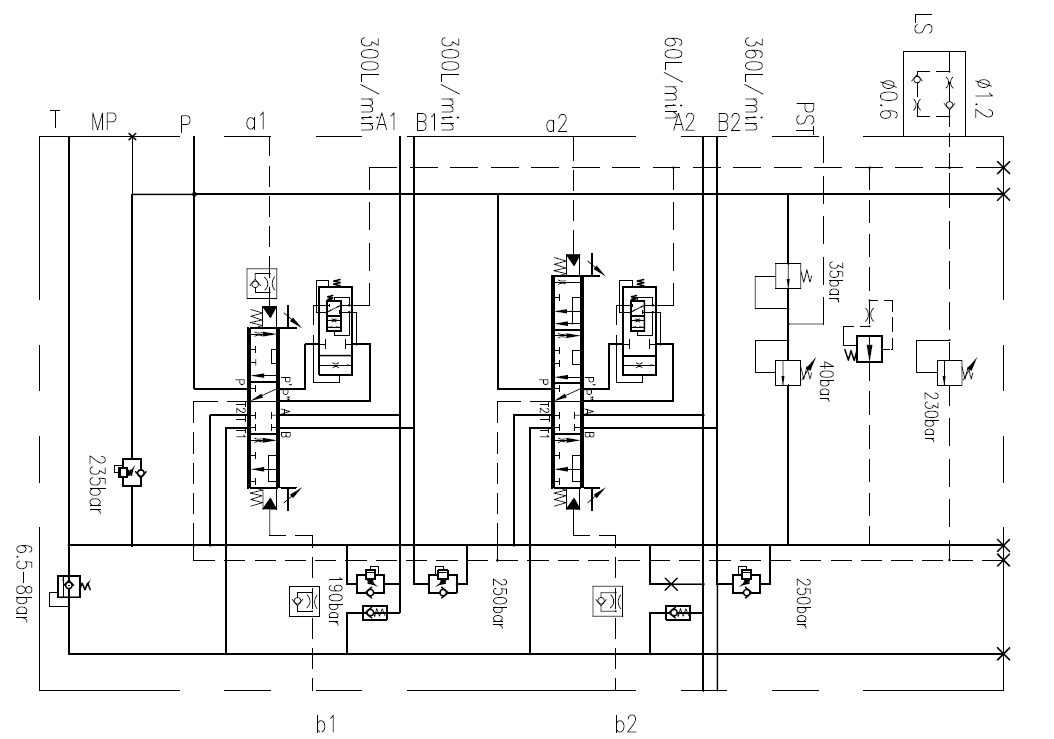

液压系统原理图
GLV25比例流量分配多路阀
注：此图为标配产品原理图，各附加阀压力可根据用户指定要求进行设置。
外形连接尺寸
![0I]6~C7VDVX2Q[{9M9M2SFF.jpg](/UploadFile/2019041915556560961634427.jpg "0I]6~C7VDVX2Q[{9M9M2SFF.jpg")
注：先导控制口a(i)、b(i)，Ｐst口、Ｌs口、Mp测压口均为M14x1.5-6H平面密封
