GMV25系列整体式多路换向阀
技术特点
2联整体式多路阀，可扩展至3联多路阀，供用户选择
流量的微调控制范围宽，具有递增流量特性
回路型式：串并联、并联
控制方式：液控、机械，操纵力
阀芯机能：三位和四位
内置主安全阀、过载阀、补油阀及单向阀等，采用插装式结构，通用性好，便于维修
25MPa
至160L/min
主要应用领域
装载机
推土机
农用机械
物料搬运机械
林业机械
技术参数
| GMV25 | YGMV25 | |
额定压力 MPa | 25 | |
额定流量 L/min | 160（******流量200L/min） | |
主溢流阀调压范围 MPa | 10~25 | |
次级溢流阀调压范围 MPa | 15～31.5 | |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） | |
油液温度范围 ℃ | －20～100 | |
粘度范围 mm2/s | 10～380 | |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 10级 | |
重量 Kg | 25(两联) | 38(三联) |
液压系统原理图

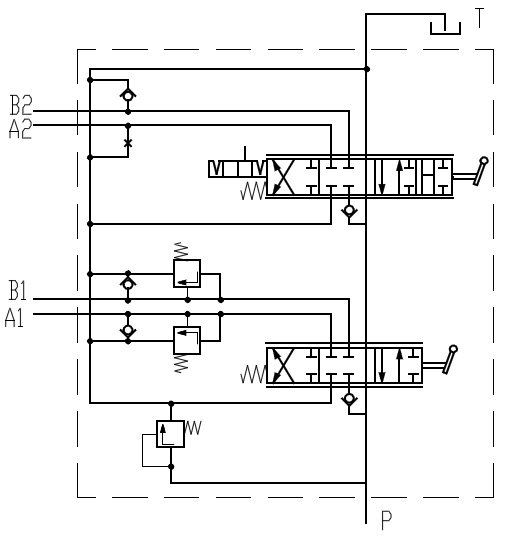

GMV25整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择

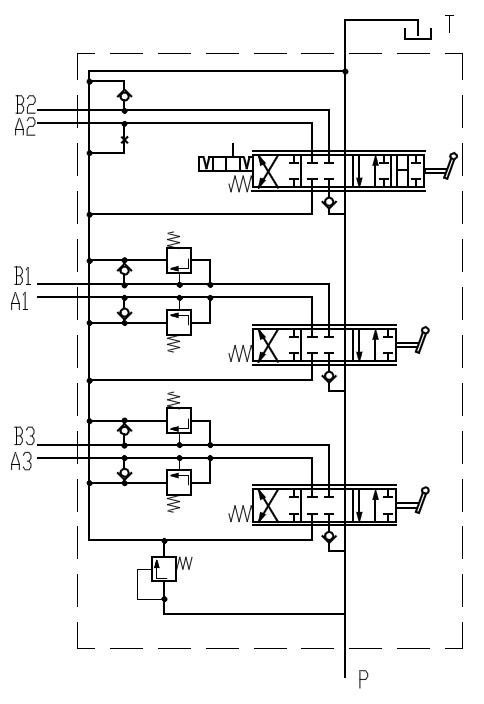

GMV25Ⅲ整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择

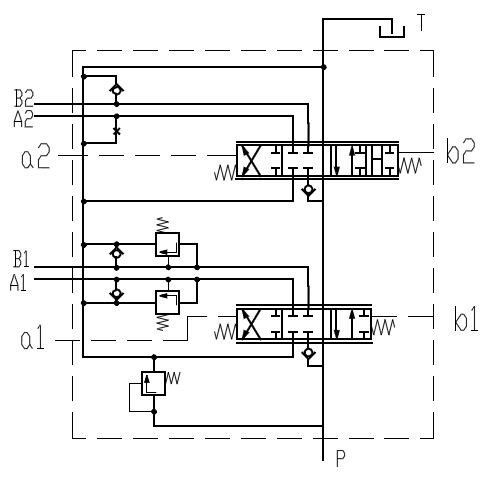

YGMV25整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择

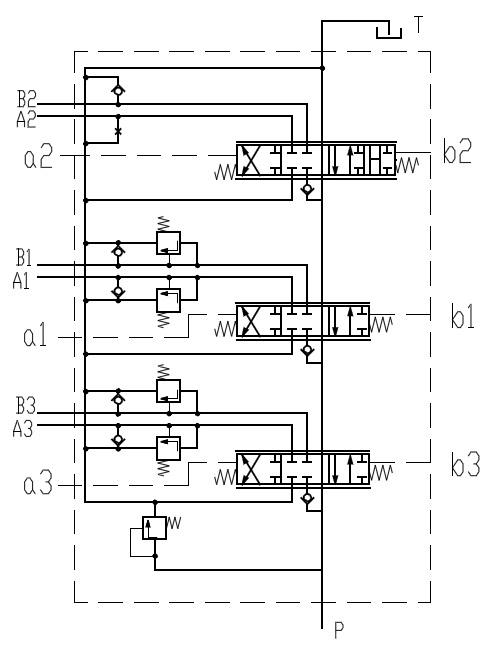

YGMV25Ⅲ整体式多路换向阀
注：此图为标配产品原理图，溢流阀数量及压力可由用户自行选择
外形连接尺寸

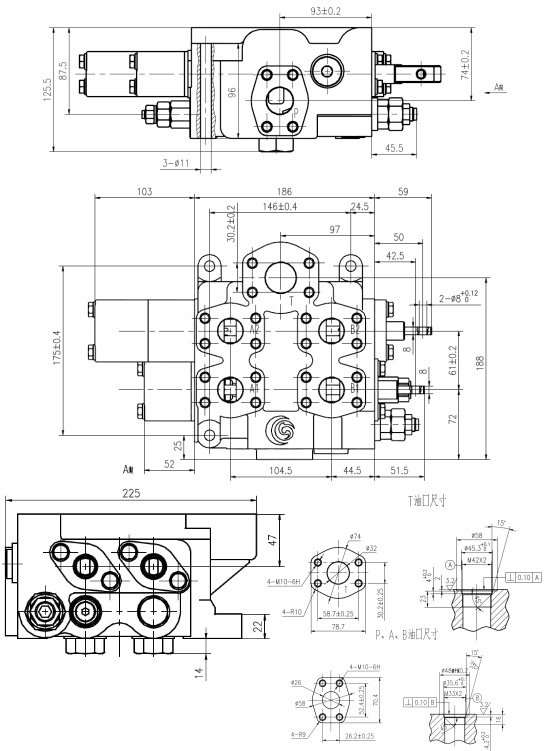

GMV25整体式多路换向阀

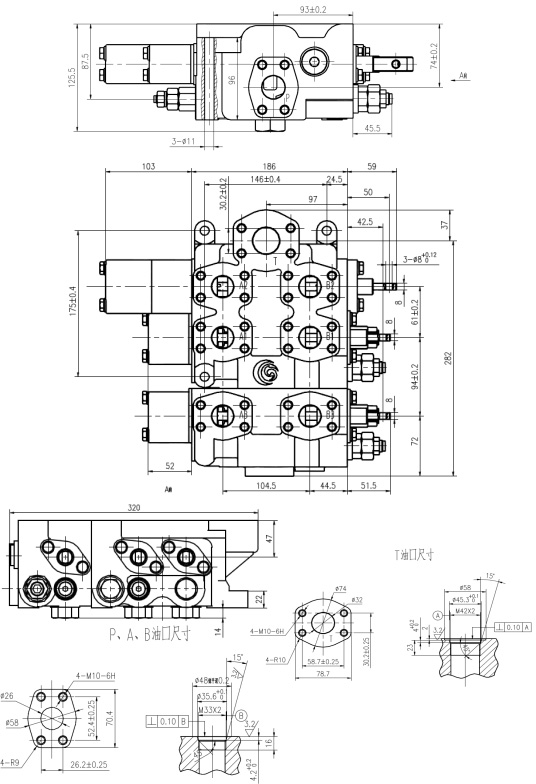

GMV25Ⅲ整体式多路换向阀

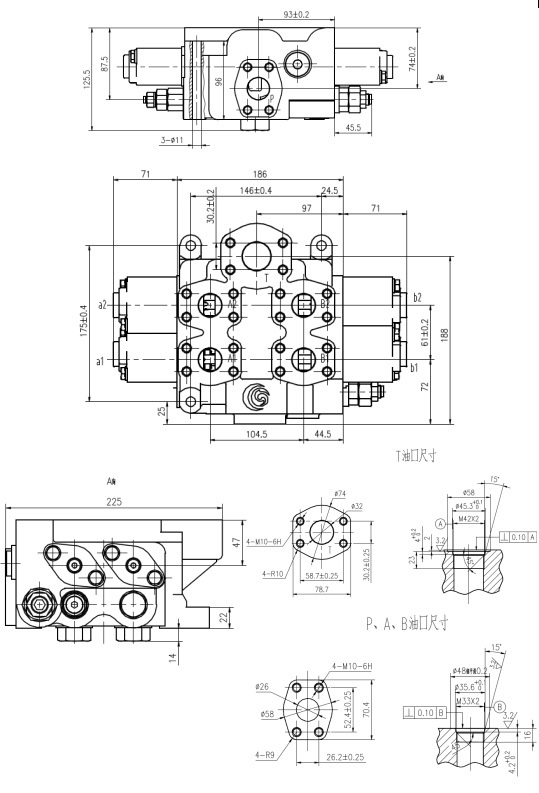

YGMV25整体式多路换向阀

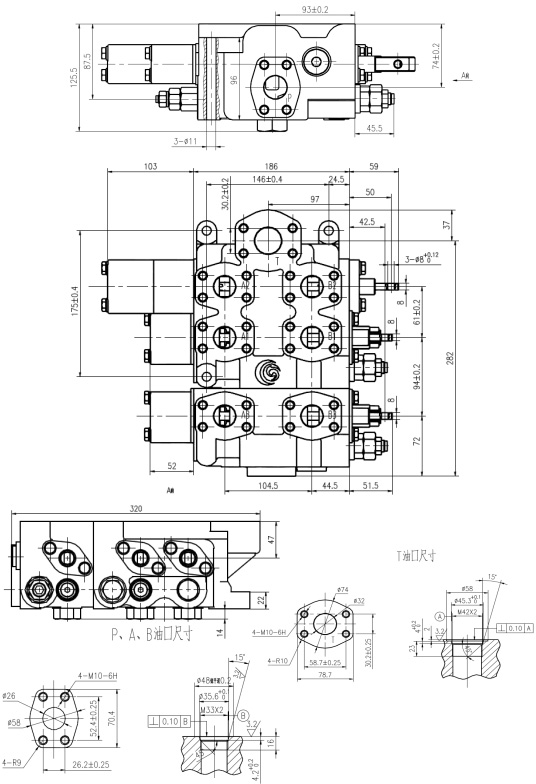

YGMV25Ⅲ整体式多路换向阀
