GNF8联合收割机多路换向阀
技术特点
基本阀块为整体式多路阀，环境适应能力强
阀芯使用精控沟槽，使其有良好的精控功能
采用手动控制方式，操纵简单，灵活省力
结构简单，方便管路布置，可靠性高
置主安全阀、过载阀、单向阀等，通用性好，便于维修
16MPa
至25L/min
主要应用领域
联合收割机
技术参数
|
额定压力 MPa | 16 |
|
额定流量 L/min |
25 |
|
溢流阀调压范围 MPa |
5～20 |
|
操纵力 N |
150 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
|
油液温度范围 ℃ |
－20～100 |
|
粘度范围 mm2/s |
10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
|
重量 Kg |
GNF8A: 8.3 GNF8B: 8.0 GNF01:3.2 |

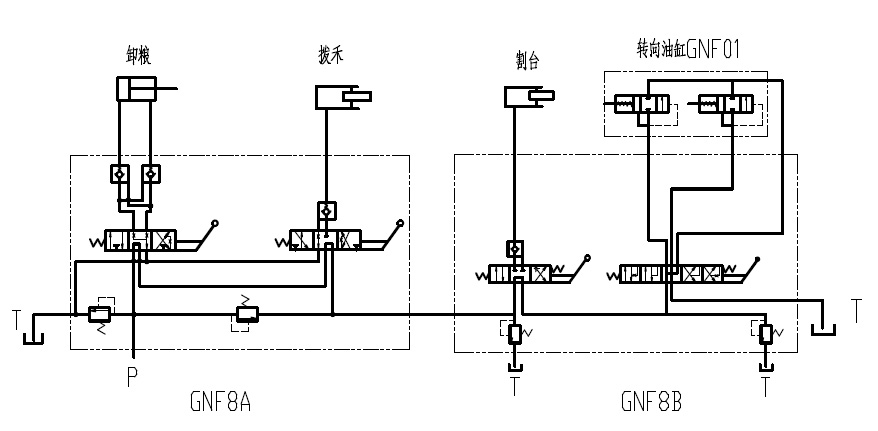

液压系统原理图
外形连接尺寸

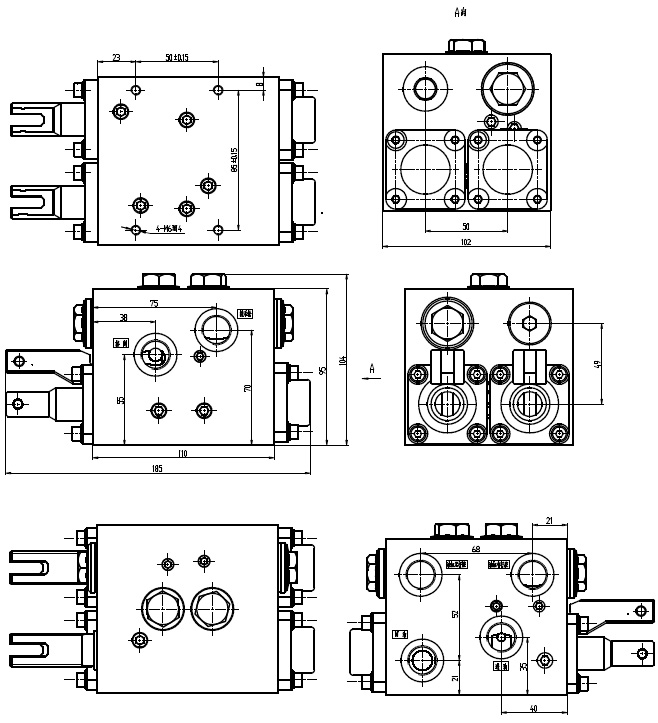

GNF8A-00多路换向阀

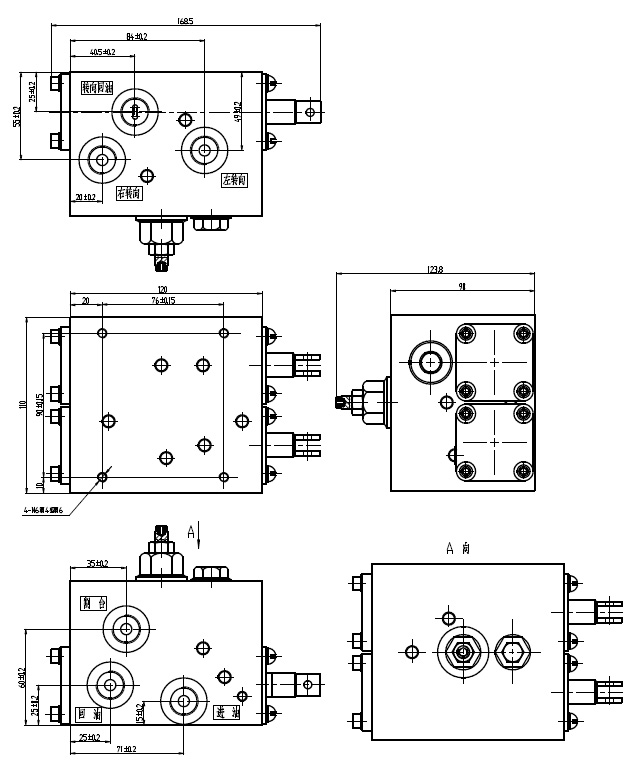

GNF8B多路换向阀

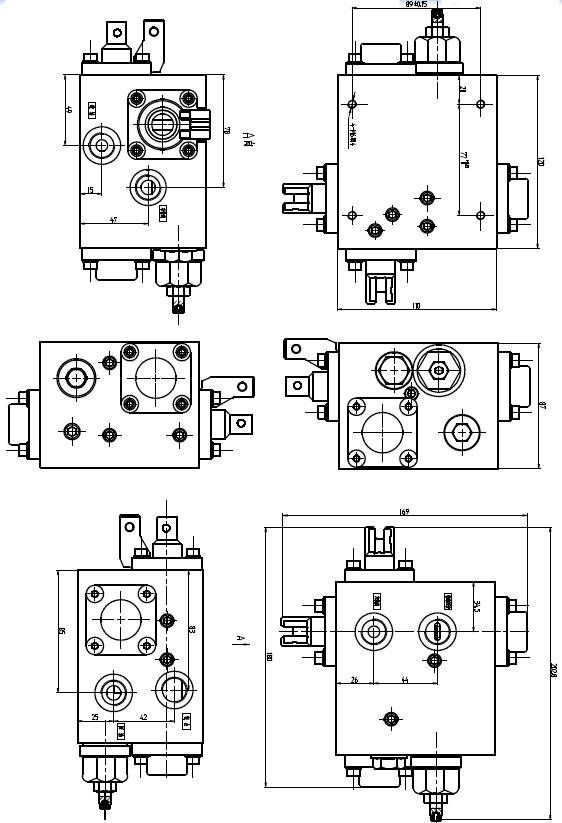

GNF8B-00a多路换向阀

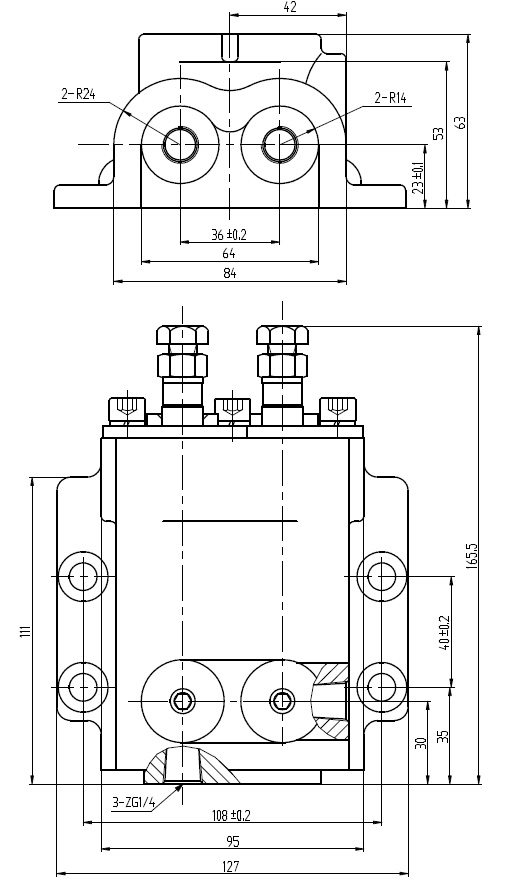

GNF01换向阀
