GSV20整体式多路换向阀
技术特点
压力等级高（25MPa），回路为串、并联复合结构
可由用户选择多种阀芯机能自由组合
阀芯节流沟槽的精控设计，具有良好的精控性能
内置式过载阀、补油阀，使结构更紧凑，通用性好，便于维修
采用双弹簧定位结构，通过先导控制压力十分便利地实现四位浮动
25MPa
100L/min
主要应用领域
滑移装载机
小型装载机
农用拖拉机辅助功能
多功能工程车
物料搬运机械
技术参数
|
公称压力 MPa | 25 |
|
公称流量 L/min |
100 |
|
主溢流阀压力调整范围 MPa |
10～25 |
|
二次溢流阀压力调整范围 MPa |
15～31.5 |
|
补油阀开启压力 MPa |
≤0.15 |
|
电磁阀 |
电压12VDC ， 电流1.5A（MAX） |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
|
油液温度范围 ℃ |
－20～100 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
|
重量 Kg |
20 |

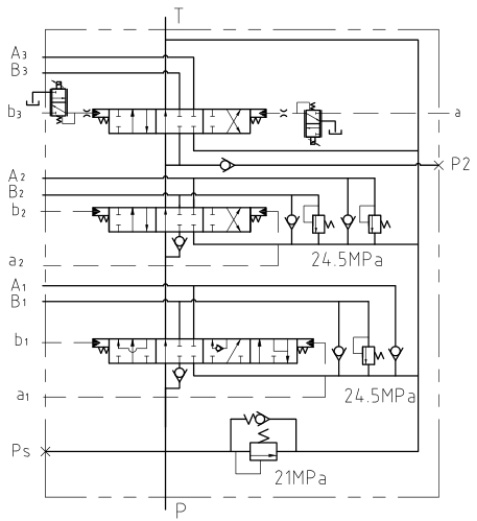

液压系统原理图

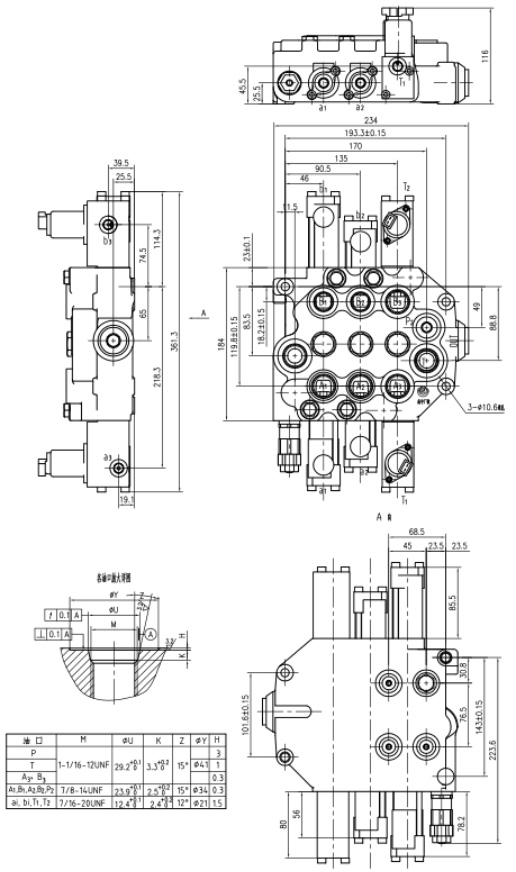

外形连接尺寸
