QKV25矿用车多路换向阀
技术特点
所有油口及安全阀和单向阀集中布置在阀体上面，结构紧凑，便于管路布置
安全阀采用压力控制锥阀和卸荷滑阀组合结构，具有良好的启闭特性，又可降低因大流量溢流时的发热损失
回路设有压力输出口，可以作为后续液压元件的油源
控制有两个方式：分别为气动控制和液动控制
液动先导控制方式采用双弹簧结构，实现四位浮动
25MPa
100L/min
主要应用领域
30～70吨矿用车
环保车辆
矿山运输辅助设备
技术参数
|
公称压力 MPa | 25 |
|
公称流量 L/min |
250 |
|
主溢流阀压力调整范围 MPa |
10～25 |
|
二次溢流阀压力调整范围 MPa |
15～31.5 |
|
气控压力 MPa |
0.6～1.0 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
|
油液温度范围 ℃ |
－20～100 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级 |
|
重量 Kg |
17.5 |

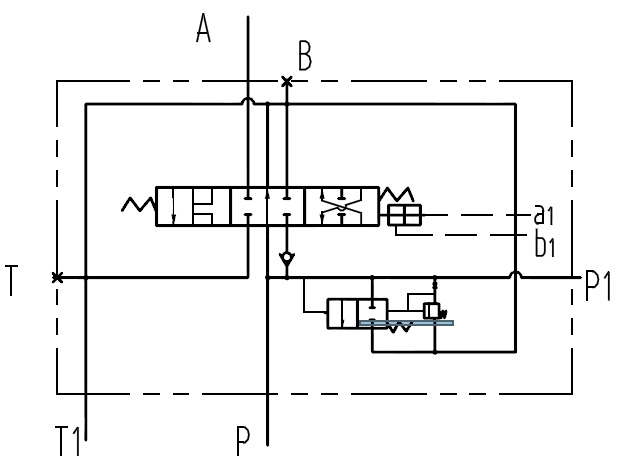

液压系统原理图

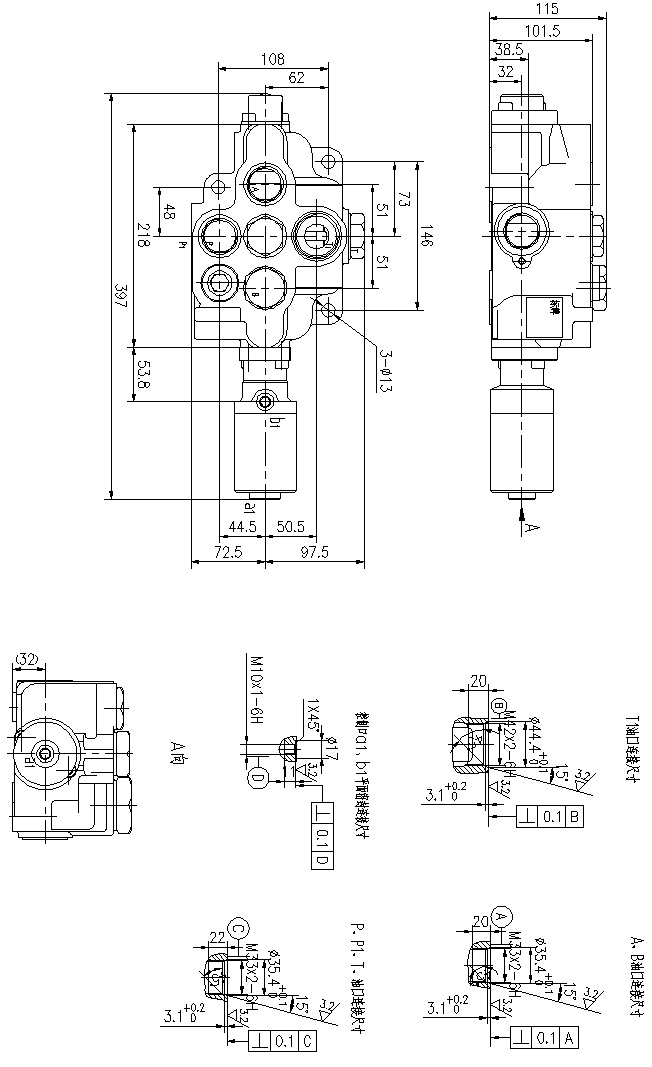

外形连接尺寸
