YGDF25/32 D系列整体式多路换向阀

技术特点

2联、3联整体式多路阀，可供用户选

压力等级高，通油能力大

流量的微调控制范围宽，具有递增流量特性

回路型式：串并联、并联

采用比例先导控制，减轻了换向操纵力

阀芯机能：三位和四位

内置插装式主安全阀、过载阀、补油阀等，通用性好，便于维修

25MPa 至160L/min 至250L/min

主要应用领域

装载机

推土机

农用机械

物料搬运机械

林业机械

技术参数

	YGDF32D系列	YGDF25D系列
额定压力 MPa	25	25
额定流量 L/min	250（******流量350L/min）	160（******流量250L/min）
主溢流阀调压范围 MPa	10～25
次级溢流阀调压范围 MPa	15～31.5
液压油	符合DIN 51 524 标准的矿物质油（HL、HLP）
油液温度范围 ℃	－20～100
粘度范围 mm²/s	10～380
油液清洁度	油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级
重量 Kg	38(两联)	36(两联)

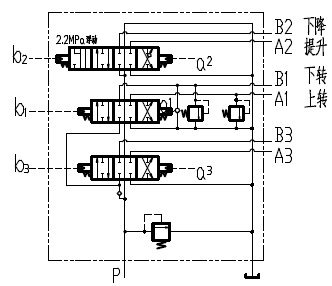

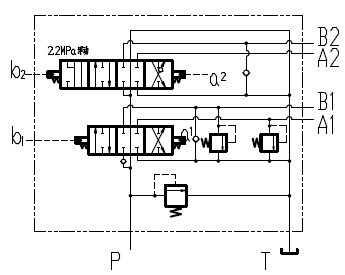

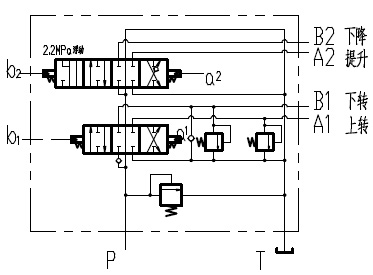

液压系统原理图

YGDF32D系列整体式多路换向阀


YGDF25D系列整体式多路换向阀


YGDF25/32DⅢ系列整体式多路换向阀

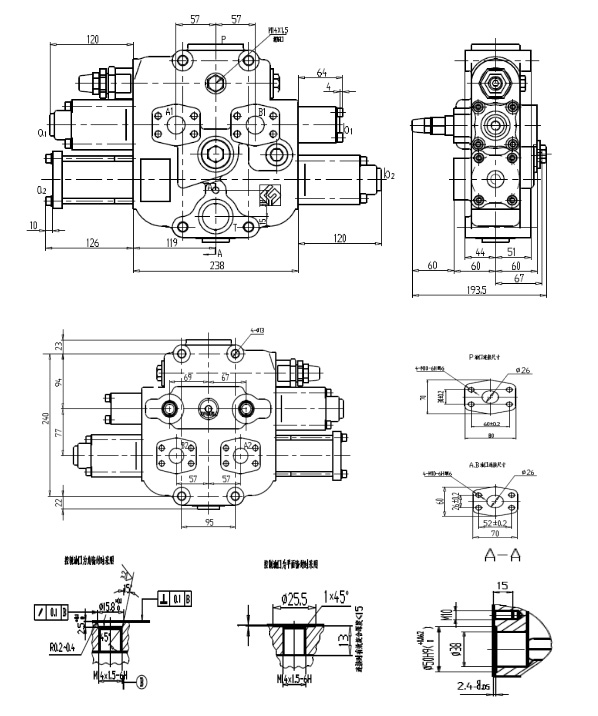

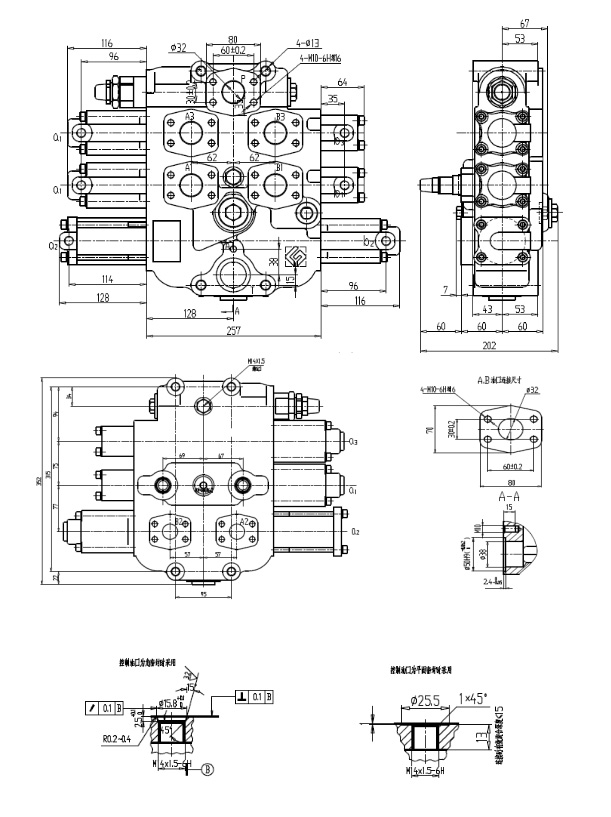

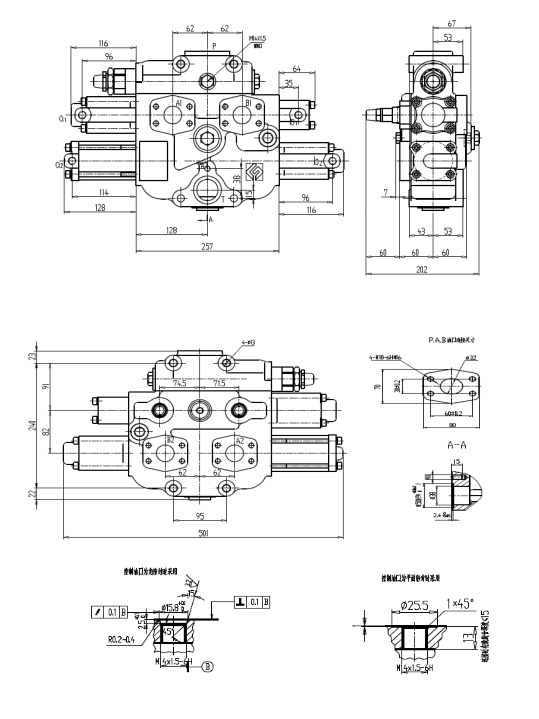

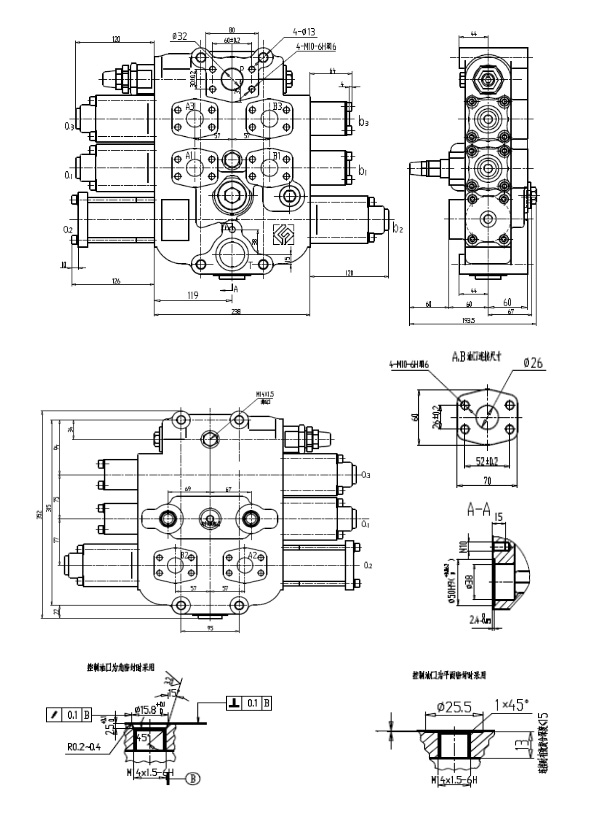

外形连接尺寸

YGDF32D整体式多路换向阀

YGDF25D整体式多路换向阀

YGDF32DⅢ整体式多路换向阀

YGDF25DⅢ整体式多路换向阀
