4THF5先导控制手柄
技术特点
结构紧凑，便于安装
采用递进式精控操作，反应灵敏
手柄操作力小，操纵舒适
符合人机工程学的手柄，可根据用户需求配制各种类型的按钮开关
各控制口可设有电磁定位，可以手柄按钮或电器设备解锁电磁定位，实现自动复位
控制口输出的二次压力呈线性变化，使多路阀调速性能更好，相应调速范围更宽
设有阻力点，防止误操作
所有油口均位于元件底面，便于管路布置
主要应用领域
装载机
推土机
农用机械
物料搬运机械
垃圾压实机
林业机械
集装箱吊
钻机
技术参数
|
进油压力 MPa |
******5 |
|
控制流量 L/min |
******16 |
|
回油压力 MPa |
******0.3 |
|
控制压力范围 MPa |
0.5～1.95 |
|
工作电压 V |
直流24 |
|
工作电流 mA |
200～230（在常温、电压24V） |
|
工作温度 ℃ |
-40～121 |
|
额定吸力 N |
300±20 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
|
油液温度范围 ℃ |
－20～80 |
|
粘度范围 mm2/s |
10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于NAS 1638 9级 |
|
重量 Kg |
6 |
|

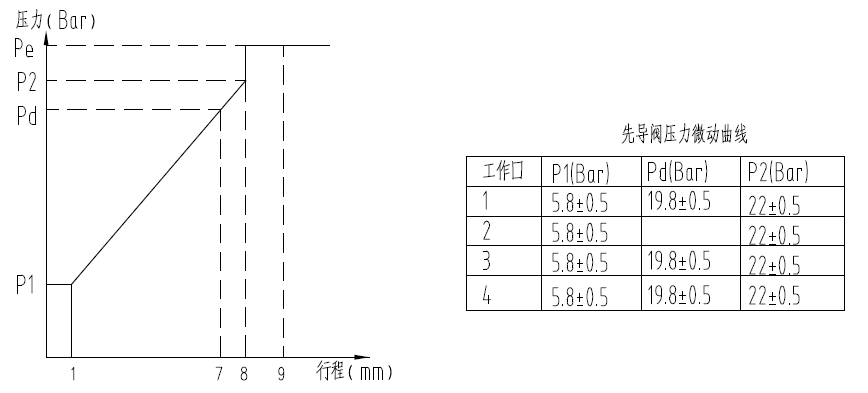

微动控制特性曲线图
|
|

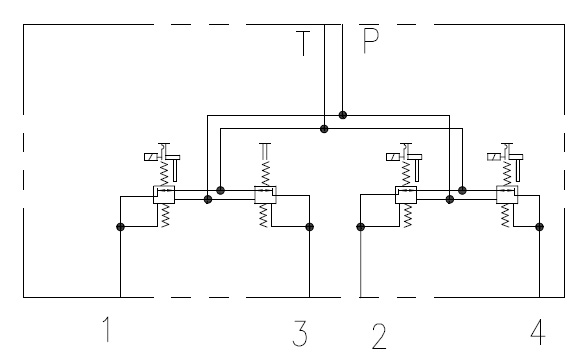

液压系统原理图

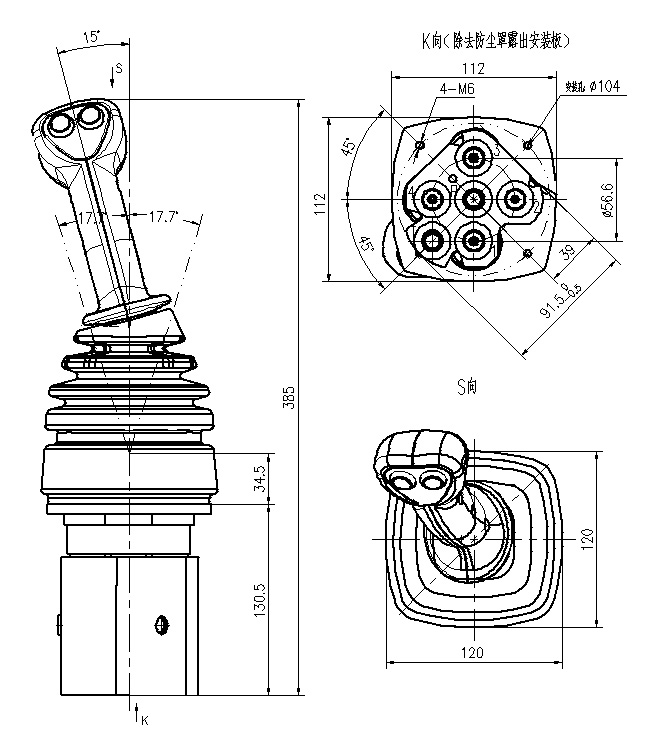

外形连接尺寸
