GLT06 液压制动阀

技术特点

安装尺寸较小

集成制动回路******压力限制功能

制动压力与操作力成正比

制动压力反应灵敏，低滞环

符合人机工程学的脚踏板角度，操纵舒适

制动压力12.5MPa 至36L/min

主要应用领域

平地机

轮式挖掘机

叉车

轮式装载机

挖掘/装载机

起重机械及其它行走机械

技术参数

额定流量 L/min	36
进油压力 MPa	******20
回油压力 MPa	******0.5
制动压力 MPa	******12.5
液压油	符合DIN 51 524 标准的矿物质油（HL、HLP）
油液温度范围 ℃	－20～100
粘度范围 mm²/s	10～380
油液清洁度	油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 9级
重量 Kg	单回路2.1	双回路3.2

液压系统原理图

单回路制动阀

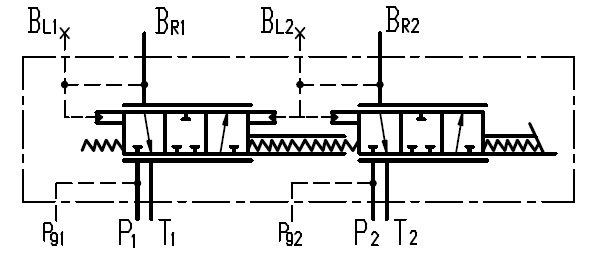

双回路制动阀

外形连接尺寸

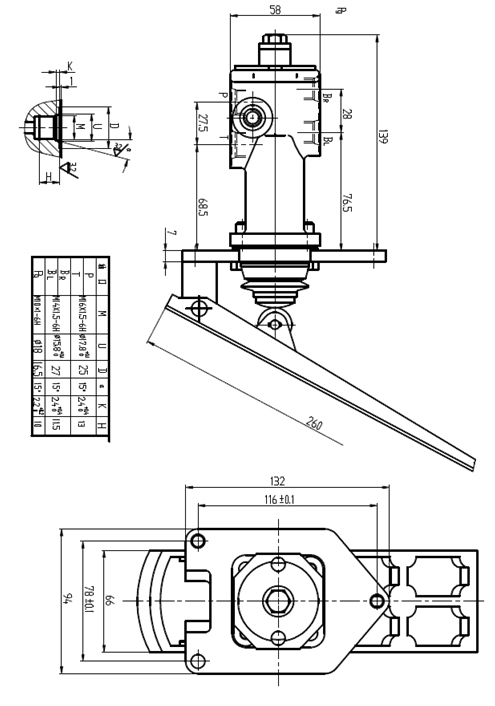

单回路制动阀

图层 2.jpg

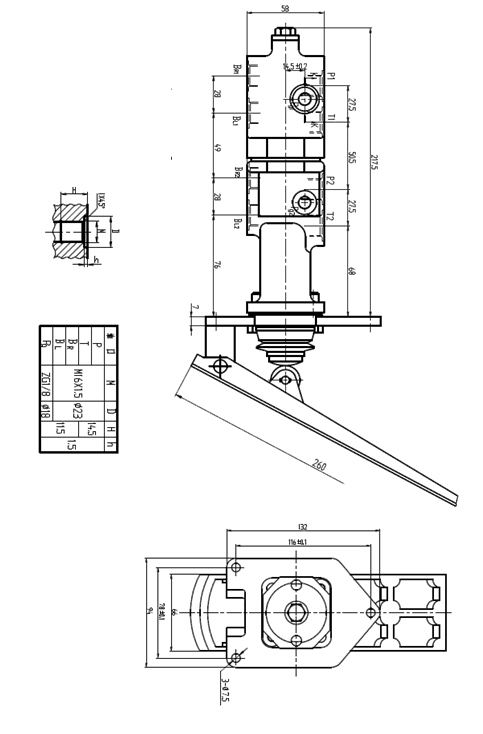

双回路制动阀

图层 3.jpg
