CRC/CRD系列先导控制手柄
技术特点
尺寸小，结构紧凑
分片式结构，灵活组合，适应性好
母拇式手柄，操纵轻便
多手柄联动，可实现复合动作
电磁定位可靠
控制压力特性变化范围大，比例控制平稳
低滞后，反应灵敏
设有阻力点，防止误操作
所有油口位于元件底面
可根据多路换向阀匹配需求定制压力特性曲线
进油压力5MPa
控制流量16L/min
主要应用领域
装载机
推土机
起重机械
农用机械
物料搬运机械
垃圾压实机
林业机械
集装箱吊
钻机
技术参数
进油压力 MPa | ******5 |
控制流量 L/min | ******16 |
回油压力 MPa | ******0.3 |
控制压力范围 MPa | 0.4～1.9 |
工作电压 V | 直流24 |
工作电流 mA | 200～230（在常温、电压24V） |
工作温度 ℃ | -40～121 |
额定吸力 N | 230±20 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
油液温度范围 ℃ | －20～80 |
粘度范围 mm2/s | 10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于NAS 1638 9级 |
重量 Kg | 7 |

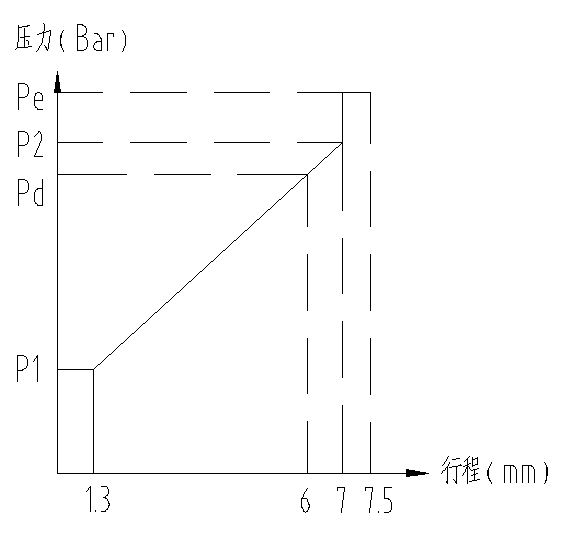

压力特性曲线图
 | |
液压系统原理图

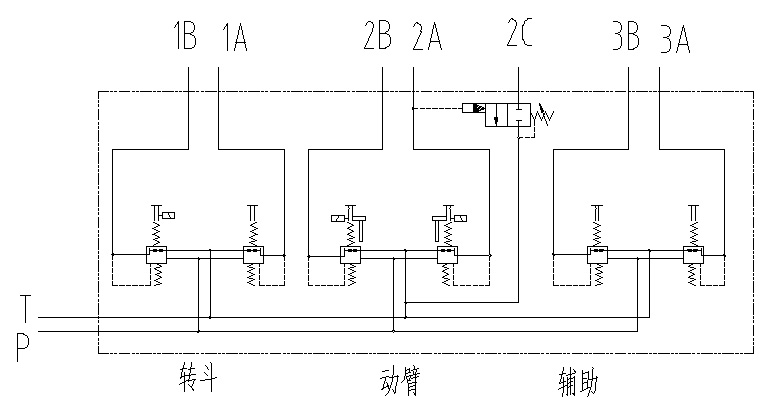

CRC柄先导阀

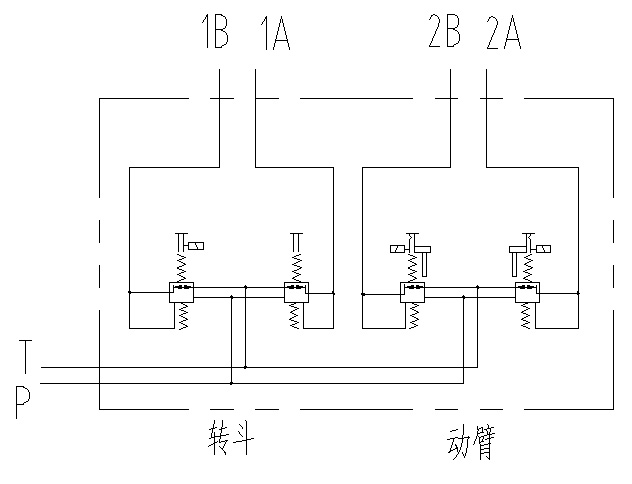

CRD3先导阀
注：2C口可采用专用螺堵堵塞，配套于四位液动多路阀。
外形连接尺寸

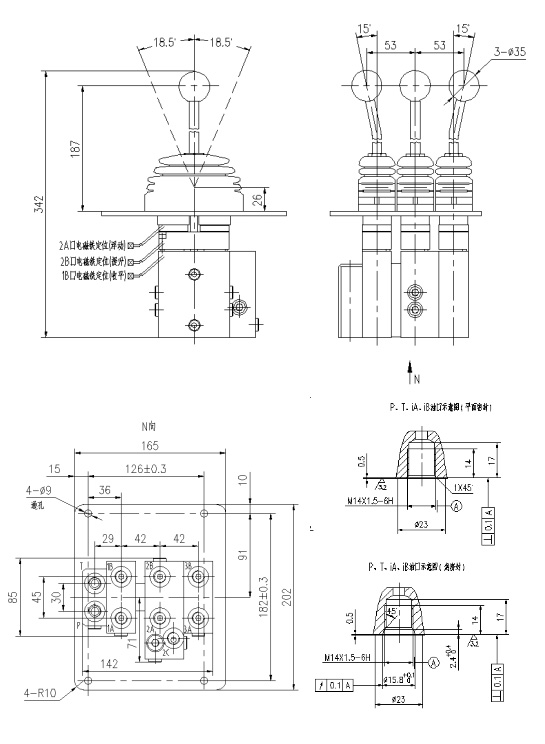

CRC先导阀
![DTX$D4{FRS58B{II{]G0K~V.jpg](/UploadFile/2019042015557501791389981.jpg "DTX$D4{FRS58B{II{]G0K~V.jpg")

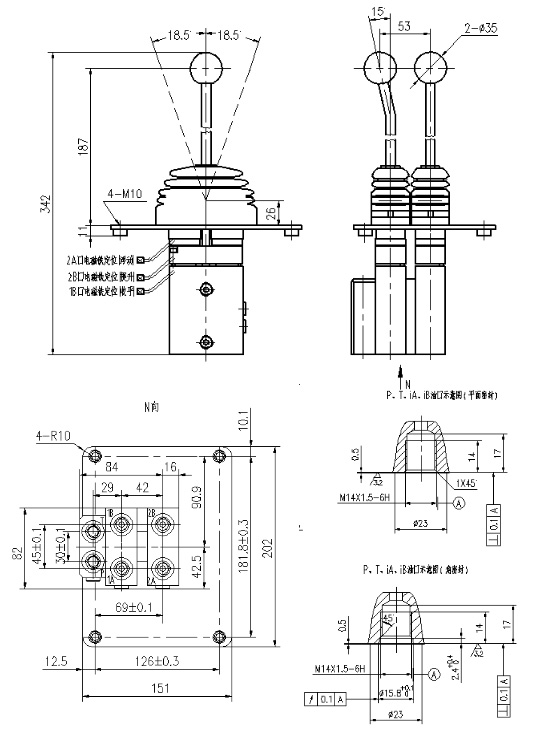

CRD3先导阀
