ZL50.6.18变速操纵阀

技术特点

该阀块为整体式结构，采用机械操纵，操纵力轻

带有刹车制动阀，操作简单、安全可靠，刹车制动阀有3种结构，可由用户选择

该阀带有2个前进档，1倒退档和空挡

该阀采用新型的蓄能器，换挡时使得摩擦离合器迅速而平稳结合，冲击小

产品可靠性高，压力平稳；通用性好，便于维修

该系列产品可带有倒档报警装置

该系列产品可增设空挡保护功能

档位压力1.2～1.5MPa 流量120L/min

主要应用领域

装载机

物料搬运机械

技术参数

公称流量 L / min	120
档位压力 MPa	1.2～1.5
各档位压差 MPa	≤0.1
压力振摆 MPa	≤±0.1
操纵力 N	≤150
液压油	符合DIN 51 524 标准的矿物质油（HL、HLP）
油液温度范围 ℃	－20～120
粘度范围 mm²/s	10～380
油液清洁度	油液及系统的清洁度不低于GB/T 14039-93 19/16级或NAS 1638 10级
重量 Kg	13.5

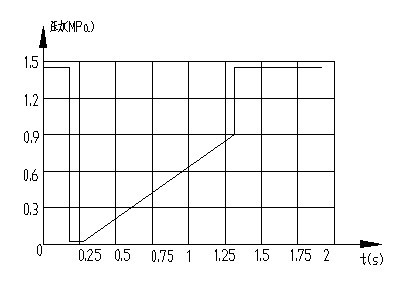

升压特性曲线

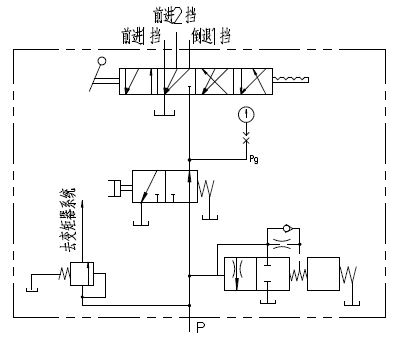

液压系统原理图

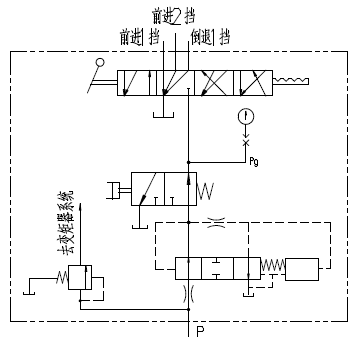

（一）ZL50.6.18K变速操纵阀（带空挡保护）

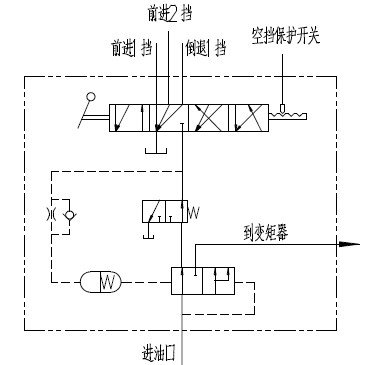

（二）ZL50.6.18B变速操纵阀

（三）ZL50.6.18I变速操纵阀

外形连接尺寸

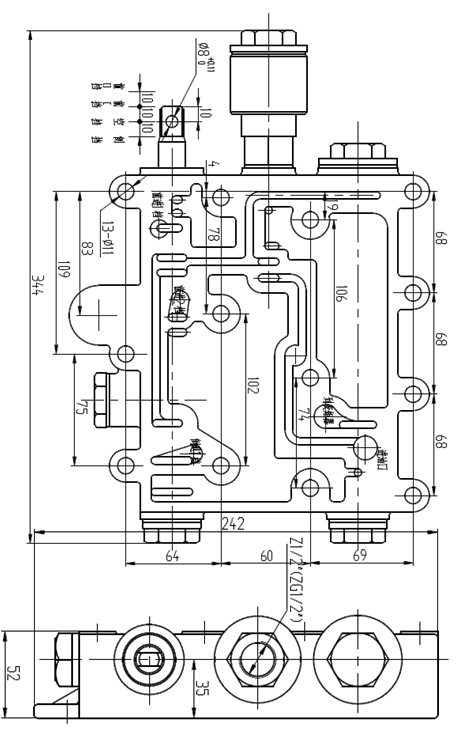

（一）ZL50.6.18K变速操纵阀（带空挡保护）

图层 7.jpg

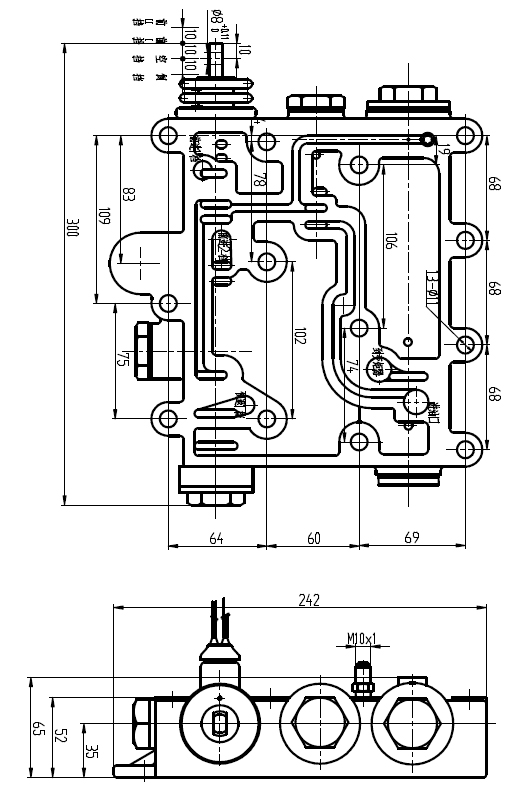

（二）ZL50.6.18I变速操纵阀

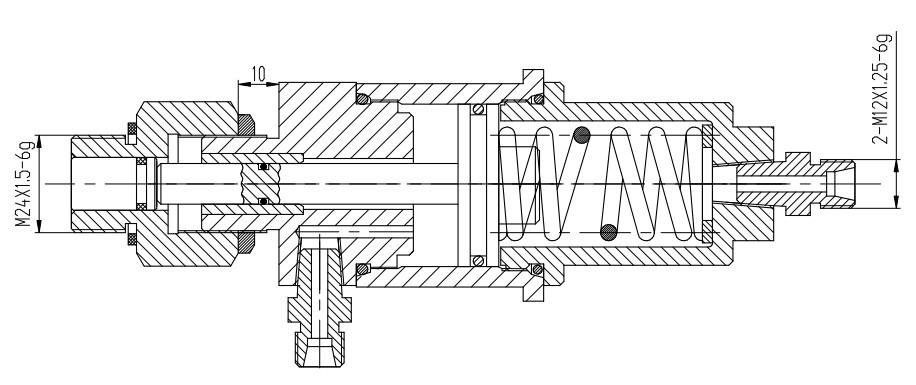

图层 5.jpg

（二）ZL50.6.18I变速操纵阀

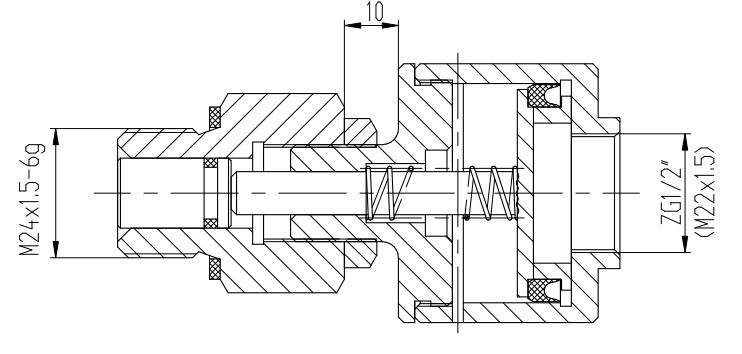

图层 6.jpg

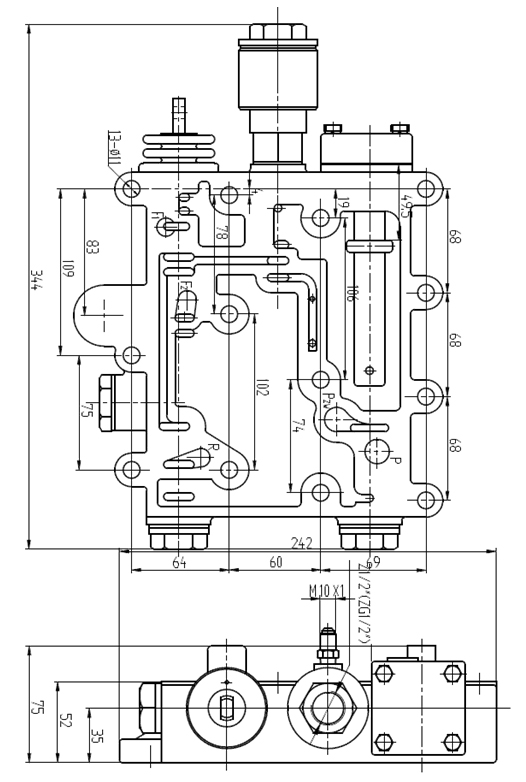

（三）ZL50.6.18B变速操纵阀

带中位保护结构
