DJS先导控制手柄
技术特点
采用递进式精控操作，反应灵敏
操作力小, 操纵舒适
内置逻辑辅助阀（如浮动位置控制）
结构紧凑，便于管路布置，减少整个液压系统的压力损失
各控制口可设有电磁定位，可以电器控制设备解锁电磁定位，实现自动复位
控制口输出的二次压力呈线性变化，使多路阀调速性能更好，相应调速范围更宽
DJS2型先导阀为整体式双手柄先导阀，DJS3型先导阀为片式先导阀，可根据客户需要组成多手柄先导阀
DJS型先导阀有电磁定位和机械锁位两种模式
进油压力5MPa
控制流量：16L/min
主要应用领域
轮式装载机
推土机
起重机械
农用机械
物料搬运机械
垃圾压实机
林业机械
集装箱吊
钻机
技术参数
进油压力 MPa | ******5 |
控制流量 L/min | ******16 |
回油压力 MPa | ******0.3 |
控制压力范围 MPa | 转斗联0.5～2.5 动臂联0.5～2.0 |
工作电压 V | 直流24 |
工作电流 mA | 200～230（在常温、电压24V） |
工作温度 ℃ | -40～120 |
额定吸力 N | 300±20 |
| 液压油 | 符合DIN 51 524 标准的矿物质油（HL、HLP） |
油液温度范围 ℃ | －20～80 |
粘度范围 mm2/s | 10～380 |
| 油液清洁度 | 油液及系统的清洁度不低于GB/T 14039-2002 19/16级或NAS 1638 10级 |
重量 Kg | 13.8 |
| 微动控制特性曲线图 | |

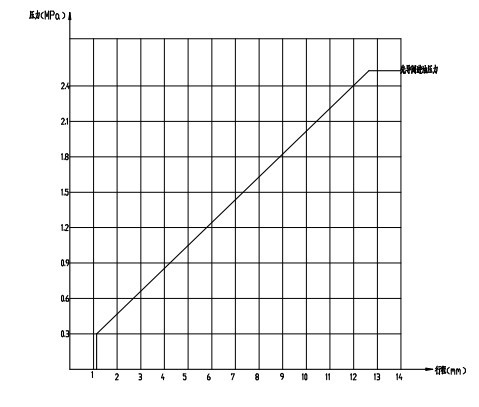

转斗联特性曲线

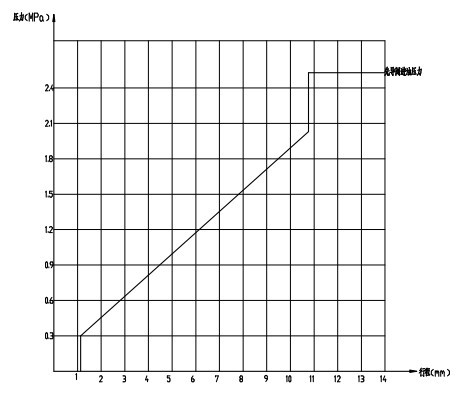

 | 动臂联特性曲线
 |
液压系统原理图
DJS2先导阀
DJS3先导阀

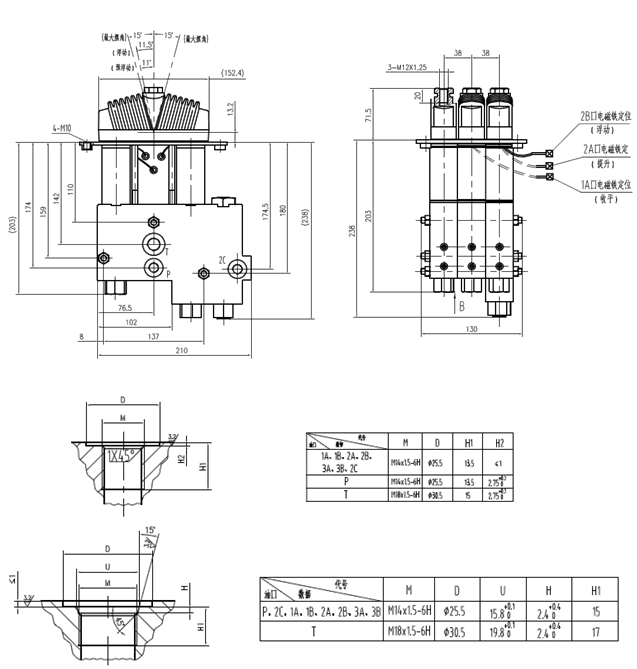

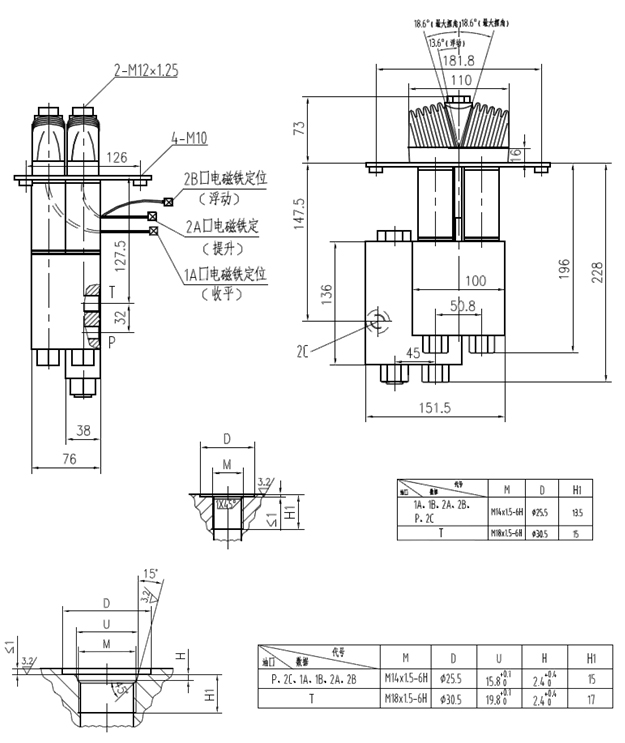

外形连接尺寸
DJS2先导阀
DJS3先导阀
